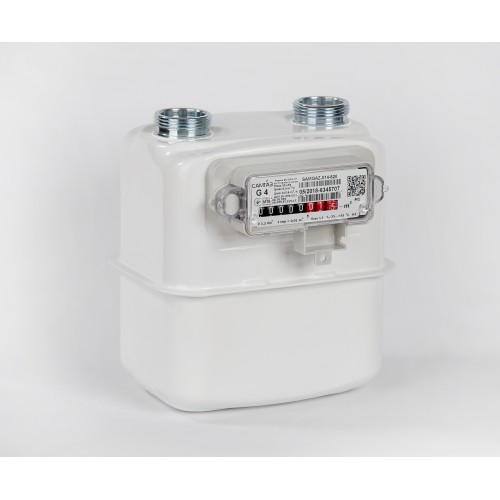

Счетчик газовый мембранный САМГАЗ G4 RS/2001-2 P резьба 1 1/4

Рекомендовано использование при наличии газовой плиты и газовой колонки общим максимальным потреблением не более 6,0 м³/ч.

Клас точности 1,5.

Главные преимущества

• межповерочный интервал — 8 лет;

• порог чувствительности Qst, не хуже 0,003 м³/ч;

• высокая устойчивость к несанкционированному доступу;

• высокая и долгосрочная стабильность точности измерений;

• корпус изготовлен из стального оцинкованного листа, окрашенного порошковой краской;

• сверхустойчивая синтетическая мембрана, работающая в широком диапазоне температур;

• возможность присоединения НЧ датчика без повреждения поверочной пломбы счётного механизма.

Счётчики газа предназначены для измерения объёмов природного газа по ГОСТ 5542-87, топливных газов 1-й, 2-й и 3-й категорий по EN 437:2003, который протекает по трубопроводу с максимальным избыточным рабочим давлением до 0,05 МПа и максимальным фактическим расходом до 6,0 м³/ч.

Счётчики соответствуют требованиям Технического регламента средств измерительной техники (Постановление Кабинета Министров Украины от 24 февраля 2016 №163), ДСТУ EN 1359:2012 Счётчики газа мембранные Общие технические условия (EN 1359:1998 / A1: 2006, IDT).

Счётчики применяются для учёта природного газа, в том числе коммерческого, в жилищно-коммунальной сфере.

Счётчики пригодны для работы с корректорами, вычислителями, системами дистанционного снятия показаний (АСКУЭ) и могут применяться в системах контроля, регулирования и управления производственными процессами.

Рабочее положение счётчика - вертикальное.

Режим работы счётчика - непрерывный.

Направление потока газа указано стрелкой, расположенной сверху на корпусе между входным и выходным штуцерами.

Счётчик является одно-функциональным изделием, не требует обслуживания, периодически поверяется согласно национальным стандартам или нормативно-правовым актам.

Счётчики соответствуют требованиям Технического регламента средств измерительной техники (Постановление Кабинета Министров Украины от 24 февраля 2016 №163), ДСТУ EN 1359:2012 Счётчики газа мембранные Общие технические условия (EN 1359:1998 / A1: 2006, IDT).

Счётчики применяются для учёта природного газа, в том числе коммерческого, в жилищно-коммунальной сфере.

Счётчики пригодны для работы с корректорами, вычислителями, системами дистанционного снятия показаний (АСКУЭ) и могут применяться в системах контроля, регулирования и управления производственными процессами.

Рабочее положение счётчика - вертикальное.

Режим работы счётчика - непрерывный.

Направление потока газа указано стрелкой, расположенной сверху на корпусе между входным и выходным штуцерами.

Счётчик является одно-функциональным изделием, не требует обслуживания, периодически поверяется согласно национальным стандартам или нормативно-правовым актам.

Изготовитель гарантирует соответствие качества счётчика требованиям Технического регламента и ДСТУ EN 1359:2012 при соблюдении потребителем правил транспортирования, хранения, монтажа и эксплуатации счётчика, изложенных в руководстве по эксплуатации.

Гарантийный срок эксплуатации счётчика 8 лет с даты его изготовления.

Гарантийный срок хранения счётчика не более 2 лет с даты его изготовления.

Технические характеристики

НАЗВАНИЕ ХАРАКТЕРИСТИКИ	СЧЁТЧИК ГАЗА G4 тип RS/2001-2 P
номинальный диаметр присоединения DN	32  25  20
номинальный циклический объём(V), дм³	1,2
диапазон объёмного расхода газа, м³/ч	Qmin 0,016; Qnom 4; Qmax 6
максимально допустимые погрешности,%, в диапазоне расходов	Qmin ≤ Q < 0,1Qmax ± 3,0 0,1Qmax ≤ Q ≤ Qmax ± 1,5
потеря давления при Qmax, не более, Па	200
максимальное рабочее избыточное давление, кПа	50
температура эксплуатации	от минус 25°С от + 55°С
резьба присоединительных штуцеров в соответствии с ГОСТ 6357-81	G 1¼, G 1, G ¾
номинальное межосевое расстояние между присоединительными штуцерами, мм	110
габаритные размеры (длина х ширина х высота), не больше, мм	193 х 171 х 220
масса, не больше, кг	1,9
